ESP32/ESP8266 BBQ

Eine intelligente Steuerung für Räucheröfen und BBQs auf Basis des ESP. Präzise Temperaturregelung via Web-Interface.

Beschreibung & Features

Der Controller ermöglicht die Überwachung und Steuerung von Räucherprozessen in Echtzeit. Durch die Unterstützung verschiedener Sensoren ist er sowohl für das Kalträuchern (BME280) als auch für hohe Temperaturen (Thermoelemente) geeignet.

Multi-Sensor: Unterstützt BME280, MAX6675 und DS18B20.
4-Kanal Steuerung: Unabhängige Relais für Heizung, Kühlung oder Lüfter.
Web-Interface: Live-Dashboard mit SVG-Temperaturgraph und Timer-Funktion.
Hysterese-Regelung: Einstellbare Ein- und Ausschaltpunkte zur Schonung der Hardware.

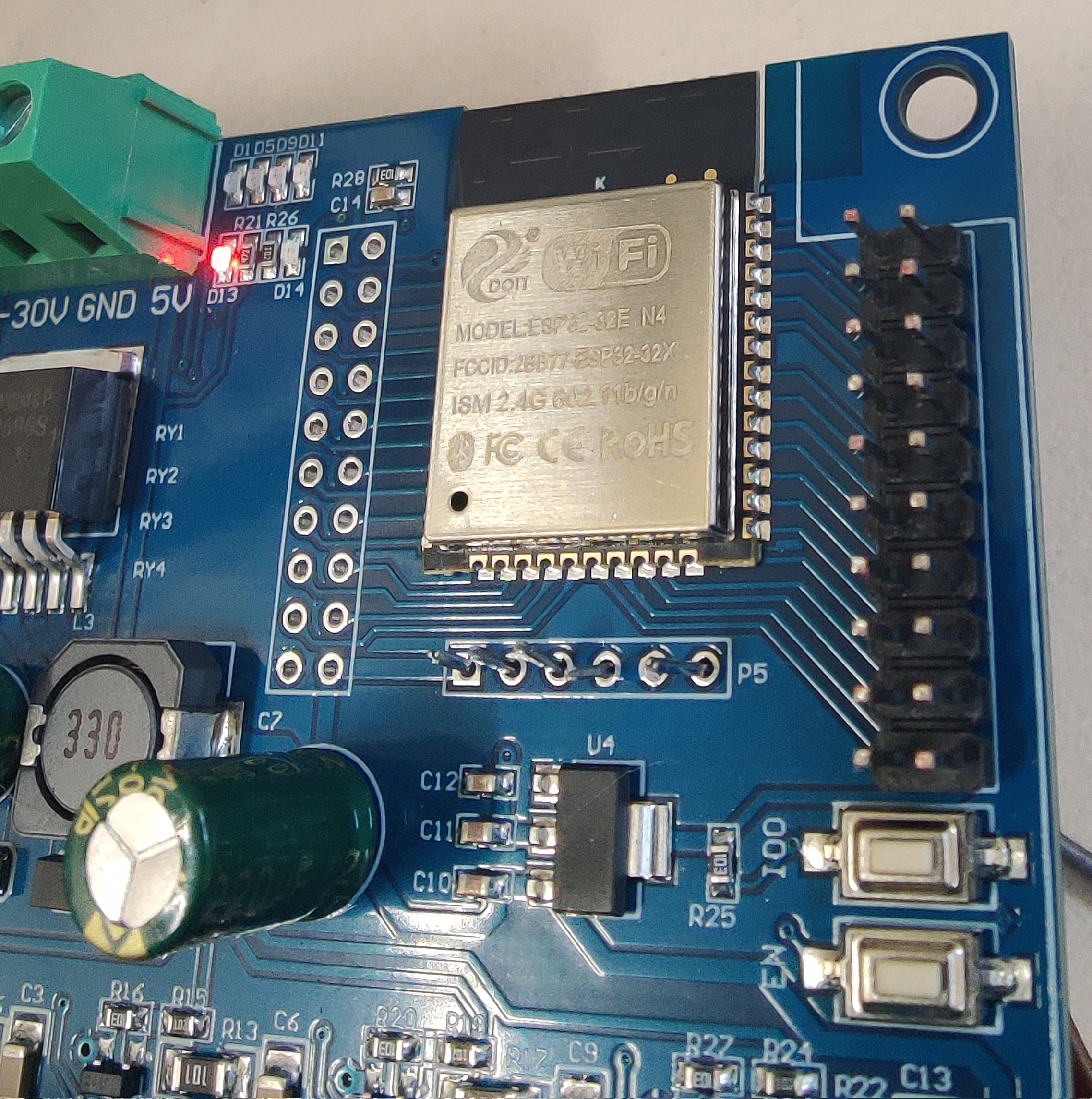

Pins ESP32 4 Relais Karte

Oben links ist GND und unten rechts ist 3,3V.

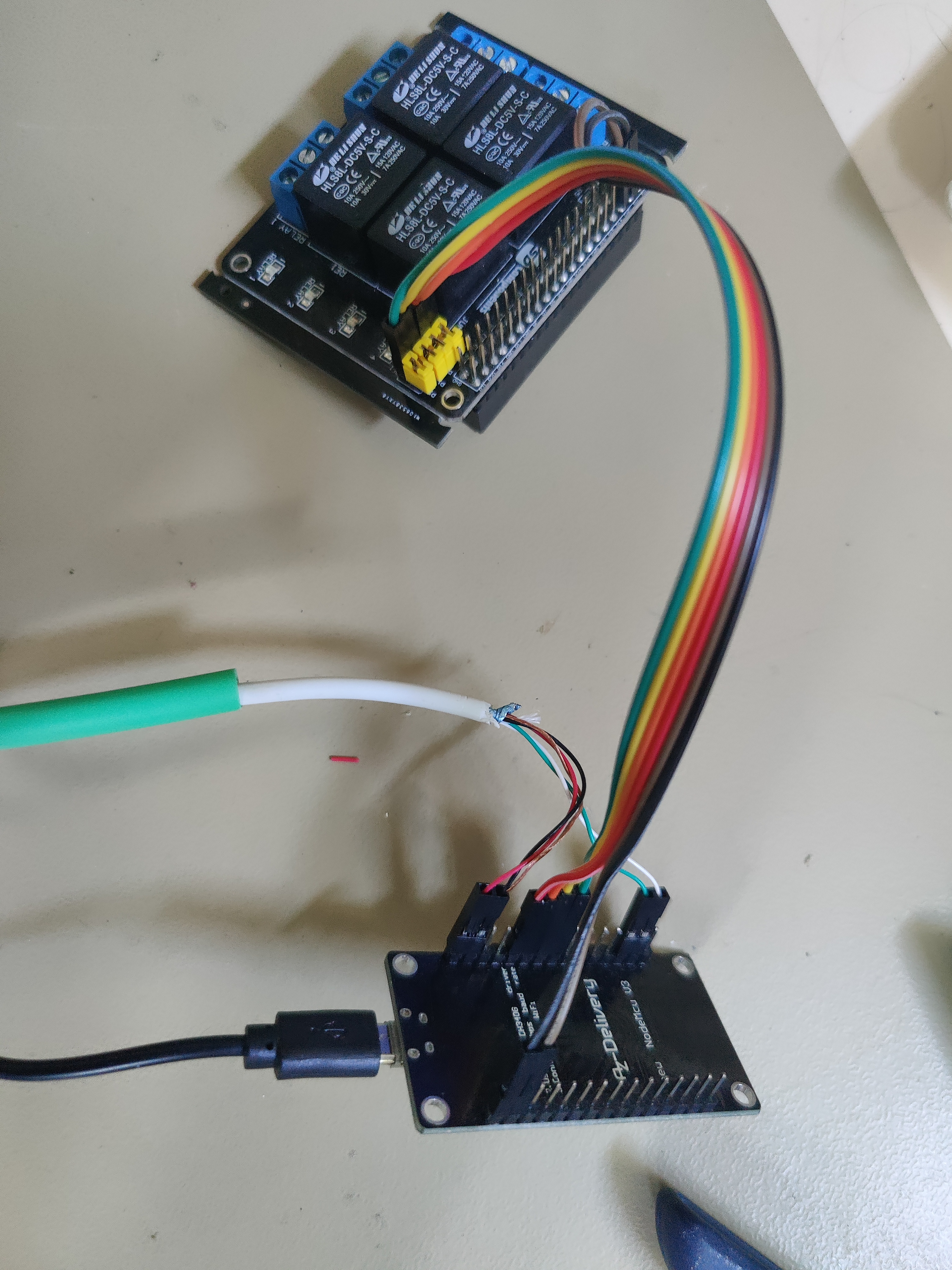

NodeMCU 8266 mit 4 Relais Karte und BME280

Viele Kabel die bei einem Komplettmodul wegfallen.

Quelltext (Auszug)

Der BME280 hat 2 I2C Adressen. Im Quelltext ist die sekundäre voreingestellt. Ab Werk sollte 0x76 eingestellt sein.

//BME280 Adresse
  Wire.begin(I2C_SDA, I2C_SCL);
  bme.begin(0x77); // 0x76

ESP32 und ESP8266 Arduino Projekt Download

Lade die aktuelle Firmware und das Web-Interface herunter.
Bedienungsanleitungen.

espbbq.zip
